이번 장은 CCNP routing의 시작점인 OSPF multi-area를 다룬다.
CCNA에서 본 OSPF는 보통 단일 area 수준이었다.
CCNP에서는 area를 나누고, ABR이 경계를 넘으며, summary와 LSA 구조를 함께 봐야 한다.
이번 장의 목표는 다음과 같다.
multi-area OSPF가 왜 필요한지 이해한다.
ABR이 어떤 역할을 하는지 이해한다.
area 경계에서 route가 어떻게 보이는지 확인한다.
- multi-area가 필요한 이유
작은 네트워크에서는 단일 area OSPF로도 충분할 수 있다.
하지만 네트워크가 커지면 LSDB가 너무 커지고, 변경 영향도 넓어진다.
그래서 area를 나눠서 LSDB 범위를 줄이고, 안정성과 관리성을 높인다.
- backbone area와 non-backbone area
OSPF에서는 area 0이 backbone 역할을 한다.
다른 area는 area 0에 논리적으로 연결되어야 한다.
이 구조를 이해하지 못하면 multi-area 설계와 troubleshooting에서 쉽게 막힌다.

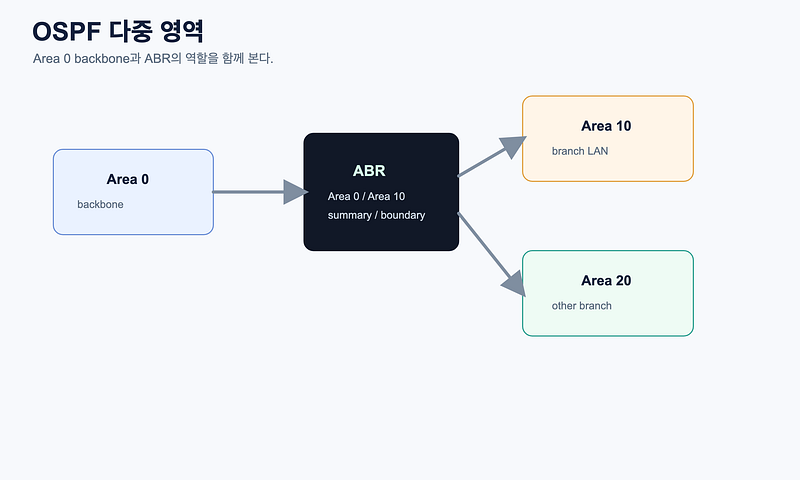

- ABR의 역할
ABR은 Area Border Router다.
하나의 router가 두 개 이상의 area에 참여하면서 영역 간 route를 연결한다.
ABR은 area 간 정보를 요약하거나 다른 area로 전달하는 역할을 맡는다.
즉, area 0과 branch area 사이의 문지기 역할을 한다.

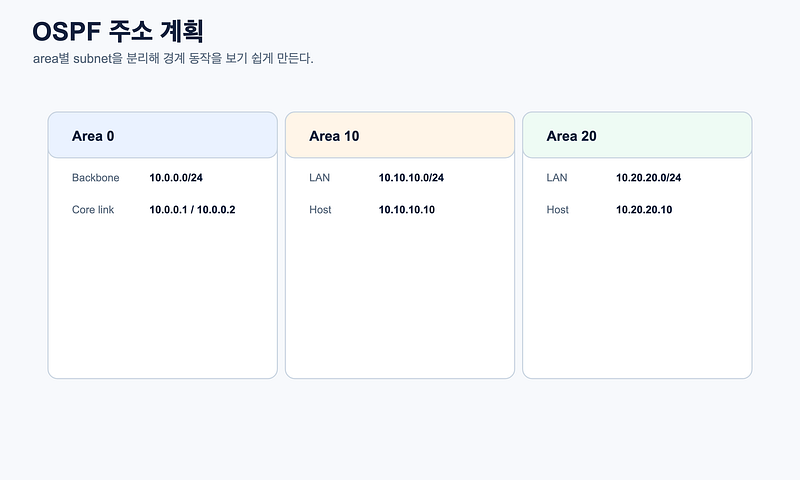

- 실습 주소 계획
Backbone 쪽은 10.0.0.0/24로 가정한다.
Area 10은 10.10.10.0/24를 사용한다.
Area 20은 10.20.20.0/24를 사용한다.
각 area 뒤에 LAN 하나씩 둔다.
라우터는 최소 3대 이상으로 구성한다.

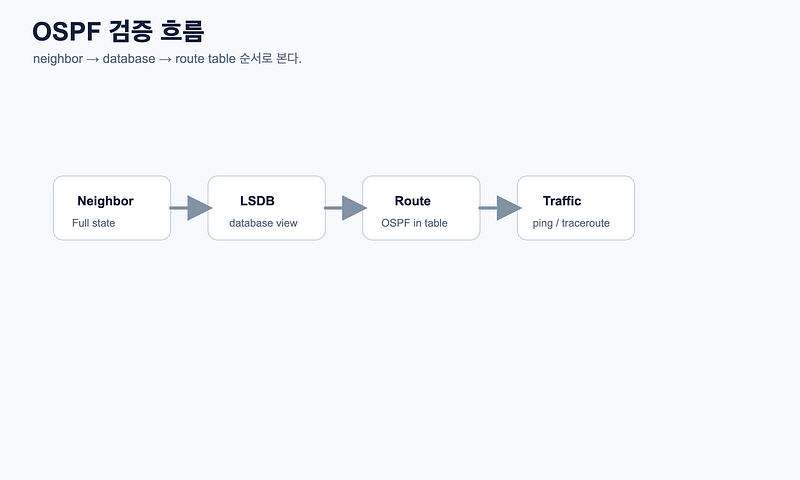

- 확인 명령
multi-area에서 먼저 볼 것은 neighbor 상태다.
show ip ospf neighbor
그다음 LSDB를 본다.
show ip ospf database
마지막으로 route table에서 OSPF route와 summary route를 본다.
show ip route ospf
- 핵심 정리
multi-area OSPF는 규모가 커질수록 중요해진다.
area 0은 backbone이다.
ABR은 area 경계에서 route를 연결한다.
neighbor만 봐서는 부족하고, database와 route table까지 같이 봐야 한다.
- 다음 장 예고
다음 장에서는 redistribution과 filtering을 다룬다.
OSPF와 다른 routing domain이 만날 때 어떤 문제가 생기고, 어떻게 통제하는지 이어서 본다.
